QJYD34减速机

QJYD34减速机为地脚安装硬齿面起重机减速机，QJYD34减速机采用低碳合金钢，齿面渗碳淬硬，磨削成形，具有承载能力大（较QJR、QJS减速器提高1.8～2.4倍）、传动效率高、使用可靠、寿命长等优点。

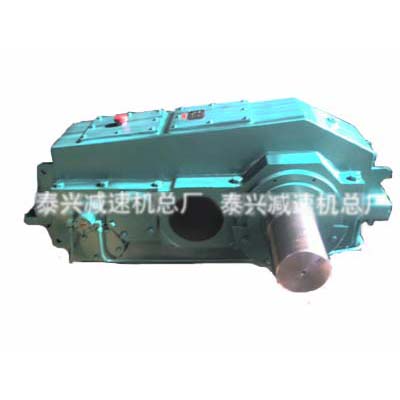

QJYD34减速机样图

QJYD34减速机安装尺寸

名义中 心距a1	a2	a3	a4	a04	i=100～140		i=160～250		i=315～400		L	H	N	K	r	e2	S	H0	L1	B	h1	B1	L7	L8	L9	d	重量 kg
					d2r6	L2	d2r6	L2	d2r6	L2
170	118	85	63	436	20	35	20	35	16	30	724	405	140	165	202	119.5	22	200	665	315	32	260	190	47.5	125	20	230
200	140	100	70	510	22	35	22	35	20	35	794	453	180	195	232	97.5	27	225	745	355	40	300	210	57.5	150	24	270
236	170	118	90	614	25	40	25	40	22	35	976	509	210	225	318	63.5	27	250	835	445	40	380	230	72.5	175	24	640
280	200	140	100	720	28	50	25	50	25	40	1105	607	235	250	325	120	32	315	1025	500	50	430	285	85	200	30	715
335	236	170	118	859	35	60	28	50	25	40	1265	723	260	280	375	79	37	355	1125	540	63	480	315	90	215	36	1560
370	260	185	130	945	38	70	35	60	28	50	1380	802	280	310	410	97	37	400	1264	610	63	540	350	107	245	36	1715
400	280	200	140	1020	42	70	38	70	35	60	1544	934	310	340	447	155	37	450	1420	690	80	590	400	110	275	42	1852
450	320	225	160	1153	48	80	42	70	38	70	1742	995	350	375	506	175	42	500	1610	750	80	650	450	130	310	42	2517
					i=100～160		i=200～250		i=280～400
					d2r6	L2	d2r6	L2	d2r6	L2
500	360	250	180	1290	48	80	42	70	38	70	1938	1125	370	410	554	200	42	560	1790	830	100	710	500	145	335	48	3610
560	400	280	200	1440	60	105	55	90	48	80	2190	1265	390	460	626	235	47	630	2010	910	100	790	560	165	370	48	4845
630	450	320	225	1625	65	105	60	105	48	80	2458	1400	440	495	704	255	47	710	2260	1030	125	890	630	185	420	56	6840
710	500	360	250	1820	75	120	65	105	55	90	2752	1570	520	565	781	295	55	800	2540	1160	125	1000	710	205	470	56	10260
800	560	400	280	2040	80	140	70	120	65	105	3100	1790	575	645	880	335	55	900	2850	1320	160	1140	800	225	530	64	13300

键槽按GB1095-79
