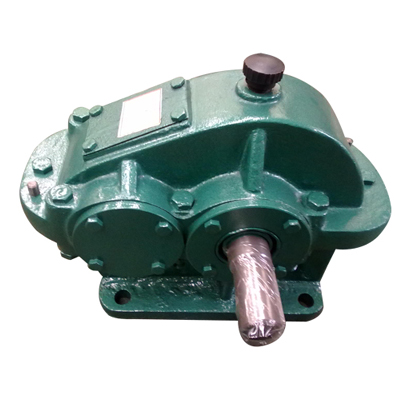

ZDSH减速机

ZDSH减速机是单级双圆弧圆柱齿轮减速器，它们主要用于矿山、冶金、水泥、建筑、化工、特工等各种机械设备的机械传动，高速轴转速不超过1500r/min,齿轮圆周速度不大于18m/s，工作环境为－40℃～＋40℃，可正反转运行。

ZDSH减速机传动比：

传动比代号	1	2	3	4	5	6	7	8	9	10	11
公称传动比i	2	2.24	2.5	2.8	3.15	3.55	4	4.5	5	5.6	6.3

ZDSH减速机安装尺寸

型号		中心距	中心高	轮廓尺寸			B1	B2	L1	L2	L3	H1	地脚螺钉
		a	H0	H	L	B							d	n	B3	L4	L5	L6
ZDSH	10	100	130-0.5	240	335	140	150	48	245	35	95	16	M16	4	110	10	─	195
	15	150	200-0.5	355	450	210	220	70	340	35	110	20		6	160		80	200
	20	200	250-0.5	493	575	250	250	80	440	45	145	20			170		130	220
	25	250	300-0.5	593	710	270	290	90	545	50	165	25	M20		210		160	295
	30	300	350-0.5	683	835	300	320	100	650	64	195	30	M24		240	20	205	350
	35	350	400-0.5	778	955	350	360	110	750	68	215	30			280		250	400
	40	400	450-0.5	878	1085	390	400	120	850	67	240	32	M30		310		280	470
	45	450	500-0.5	973	1210	430	450	130	970	92	265	40			340	35	325	525
	50	500	550-1.0	1106	1320	470	500	140	1070	97	275	40	M36		390	40	355	600
	60	600	650-1.0	1301	1550	540	540	145	1265	97	310	45			430		440	700
	70	700	750-1.0	1496	1820	580	610	150	1490	128	370	52	M42		500	55	550	790
	80	800	850-1.0	1690	2058	630	650	160	1715	163	650	55	M48		545	55	650	860

型号		高速轴				S	低速轴				T	装配型式Ⅴ－Ⅷ						最大重量/kg
		I	D	b	t		I1	D1	b1	t1		T1	d1	D2	d7	d8	h2
ZDSH	10	55	25	8	27.5	155	55	30	8	32.5	155	95	35	14	24	M6	15	32
	15	55	30	8	32.5	210	70	40	12	42.8	225	135	45	25	35			85
	20	70	40	12	42.8	255	85	55	16	58.5	270	160	60		40			155
	25	85	50	16	53.5	280	105	70	20	74.2	315	170	75					260
	30	105	60	18	63.9	315	115	85	24	90.0	340	185	95	75	55	M8	20	375
	35	105	70	20	74.2	355	125	100	28	105.7	380	215	110					530
	40	125	80	24	85.0	400	140	110	32	116.5	415	235	120					735
	45	140	90	24	95.0	435	165	130	36	137.2	470	255	140					950
	50	160	100	28	105.7	475	180	140	36	147.2	500	275	150					1345
	60	165	120	32	126.5	515	200	170	40	178.5	570	310	180					1915
	70	180	140	36	147.2	580	240	200	45	209.7	630	335	220					2700
	80	180	140	36	148.0	600	240	200	45	210	650	355	200					3500
