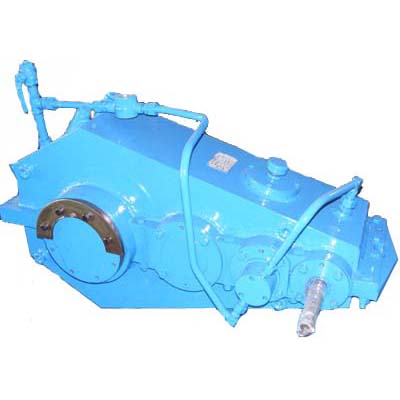

QJS减速机_QJC减速机

阅览次数：更新时间：2016-07-15

QJS减速机_QJC减速机因为是间歇式、周期重复工作。减速机发热相对连续型工作的要好些，但是经常起制动惯性载荷较大。因此轮齿的弯曲强度的安全系数较高，特别是用于起升和变幅机构。直接影响人身和设备安全更应如此。另外起升机构的减速机输出端多数要求带齿盘接手或卷筒联轴器直接与卷筒相联，它不仅传递转矩，还要承受较大的径向载荷(相当于卷筒的一端支座)。

运行机构的“三合一”悬挂套装式减速机，要求体积小、重量轻、结构紧凑，输出端为内花鍵孔直接插在车轮轴上，输入端通过联轴器与制动电机用法兰相联。减速机上端有安装孔通过销轴和缓冲装置固接在机架上。

回转机构常采用摆线针齿减速机或渐开线行星减速机，立式安装，带动开式小齿轮与大齿圈实现回转。

QJS减速机_QJC减速机除了用于起重机各机构中外，也可用于矿山、冶金、化工、建材、轻工等各种机械的传动中。多数减速机除给出按起重机工作级别的功率表外，还给出连续型工作的功率表。

QJS（QJC）减速机外形尺寸 (mm) (JB/T89051-1999)

公称中心距a1	a2	a3	a03	输入轴端		L	H	n	K	b 0 0 -0.5	f+01 0	g	d4	e30	s	r	e2	重量 /kg
公称中心距a1	a2	a3	a03	d3	L3	L	H	n	K	b 0 0 -0.5	f+01 0	g	d4	e30	s	r	e2	重量 /kg
140	100	71	311	18	40	567	320	120	130	190	16	130	12	380	12	170	40	64
170	118	85	373	22	50	673	386	135	140	215	18	150	15	450	14	202	48	95
200	140	100	440	28	60	793	455	180	195	250	20	170	18	530	17	232	56	170
236	170	118	524	32	80	928	518	210	225	300	20	200	18	630	17	272	67	256
280	200	140	620	38	80	1024	584	235	250	335	25	240	22	750	22	314	80	350
335	236	170	741	45	110	1301	735	255	280	400	25	270	26	900	27	375	95	654
400	280	200	880	50	110	1559	867	285	340	475	30	320	33	1060	27	447	112	940
450	315	224	989	55	110	1736	990	310	365	530	30	360	33	1180	32	506	125	1400
500	355	250	1105	60	140	1930	1130	350	410	600	40	400	39	1320	32	554	140	1850
560	400	280	1240	70	140	2162	1270	385	445	670	40	430	39	1500	37	626	160	2800
630	450	315	1395	80	170	2426	1380	425	495	750	40	480	45	1700	37	704	180	3500
710	500	355	1565	90	170	2738	1540	450	565	850	50	530	45	1900	42	721	200	4700
800	560	400	1760	100	210	3084	1712	490	615	950	50	580	52	2120	42	880	225	6400
900	630	450	1980	110	210	3423	1910	540	670	1060	50	650	62	2360	47	978	250	9000
1000	710	500	2210	130	250	3804	2150	610	740	1180	60	720	70	2650	55	1074	280	11700
