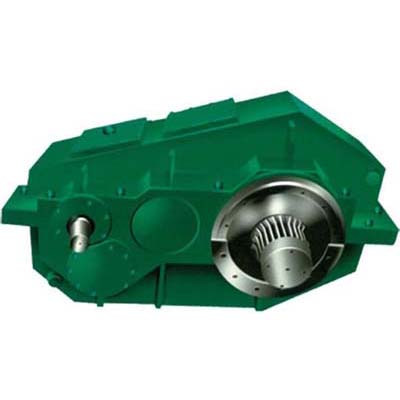

QJRS减速机_QJD减速机

阅览次数：更新时间：2016-07-15

QJRS减速机_QJD减速机因为是间歇式、周期重复工作。减速机发热相对连续型工作的要好些，但是经常起制动惯性载荷较大。因此轮齿的弯曲强度的安全系数较高，特别是用于起升和变幅机构。直接影响人身和设备安全更应如此。另外起升机构的减速机输出端多数要求带齿盘接手或卷筒联轴器直接与卷筒相联，它不仅传递转矩，还要承受较大的径向载荷(相当于卷筒的一端支座)。

运行机构的“三合一”悬挂套装式减速机，要求体积小、重量轻、结构紧凑，输出端为内花鍵孔直接插在车轮轴上，输入端通过联轴器与制动电机用法兰相联。减速机上端有安装孔通过销轴和缓冲装置固接在机架上。

回转机构常采用摆线针齿减速机或渐开线行星减速机，立式安装，带动开式小齿轮与大齿圈实现回转。

QJRS减速机_QJD减速机除了用于起重机各机构中外，也可用于矿山、冶金、化工、建材、轻工等各种机械的传动中。多数减速机除给出按起重机工作级别的功率表外，还给出连续型工作的功率表。

QJRS（QJD）减速机外形尺寸 (mm) (JB/T89051-1999)

公称中心距a1	a2	A3	a03	输入轴端		L	H	n	K	b 0 0 -0.5	f+01 0	g	d4	e20	s	r	e1	重量 /kg
公称中心距a1	a2	A3	a03	d2	L2	L	H	n	K	b 0 0 -0.5	f+01 0	g	d4	e20	s	r	e1	重量 /kg
140	100	71	311	18	40	505	298	120	130	190	16	130	12	320	12	170	50	64
170	118	85	373	22	50	600	375	135	140	215	18	150	15	380	14	202	60	94
200	140	100	440	28	60	707	440	180	195	250	20	170	18	450	17	232	70	185
236	170	118	524	32	80	828	500	210	225	300	20	200	18	530	17	272	85	284
280	200	140	620	38	80	974	562	235	250	335	25	240	22	630	22	314	100	380
335	236	170	741	45	110	1156	710	255	280	400	25	270	26	750	27	375	120	650
400	280	200	880	50	110	1387	836	285	340	475	30	320	33	900	27	447	140	930
450	315	224	989	55	110	1547	980	310	365	530	30	360	33	1000	32	506	160	1410
500	355	250	1105	60	140	1720	1060	350	410	600	40	400	39	1120	32	554	180	1820
560	400	280	1240	70	140	1922	1240	385	445	670	40	430	39	1250	37	626	200	2890
630	450	315	1395	80	170	2156	1370	425	495	750	40	480	45	1400	37	704	225	3550
710	500	355	1565	90	170	2433	1530	450	565	850	50	530	45	1600	42	781	250	4900
800	560	400	1760	100	210	2739	1691	490	615	950	50	580	52	1800	42	880	280	6600
900	630	450	1980	110	210	3043	1900	540	670	1060	50	650	62	2000	47	978	320	9200
1000	710	500	2210	130	250	3384	2070	610	740	1180	60	720	70	2240	55	1074	360	12000
