FZLY减速机
阅览次数: 更新时间:2016-07-26
FZLY减速机为二级传动硬齿面齿轮减速机,采用渗碳、淬火、磨齿加工的硬齿面齿轮,承载能力高、噪声低、体积小、重量轻、效率高、使用寿命长。
FZLY减速机主要参数
1)中心距 以输出级中心距为名义中心距,为:224mm,250mm,280 mm,315 mm,355 mm,400 mm,450 mm,500 mm,560 mm。
2)传动比 减速器的公称传动比为22.4,25,28,31.5。实际传动比与公称传动比的相对误差不大于4%。
3)齿轮的基本齿形 齿轮的基本齿廓应符合GB1356的规定。

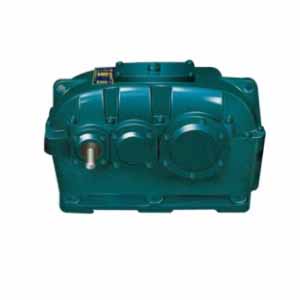

FZLY减速机样图
FZLY减速机产品的型号及标记示例
减速机的型号由型式代号,名义中心距(末级中心距),公称传动比,装配型式代号组成。
型式代号:FZLY。
名义中心距:用实际数字表示,单位为mm。
传动比:用公称传动比表示。
装配型式:用罗马数字Ⅰ、Ⅱ、Ⅲ、Ⅳ表示。
标记示例:
名义中心距为560mm,公称传动比为25,装配型式为第Ⅰ种的减速机标记为:
减速机 FZLY560-25-Ⅰ
