QY系列起重机减速机性能特点

考虑起重机各机械的工作特点，传动比范围，进一步提高产品性能，采用较少规格满足用户多方面的要求，其特点为：

1 承载能力高、齿轮采用渗碳、淬火、磨齿加工、承载能力比调质滚齿的软齿面和中硬齿面齿轮减速器有大幅度提高。

2 体积小、重量轻、与软齿面和中硬齿面减速器相比，相同承载能力减速器可降低2～4个相当机座号。

3 效率高、噪声低、振动小。采用磨齿加工提高了精度等级，齿轮又时行修缘，每级齿轮的综合效率为0.98，振动和噪声显著名降低。

4 采用多级数，减少单级速比，可拉开中心距，降低减速器整机高度，满足起重机各机构的要求；减速器的最大公称传动比达到400，满足了慢速起重机的要求。

5 三支点减速器，可立式、卧式、甚至偏转一定角度安装，方便灵活。

6 本系列减速器有三四级结合型（即三级的装配型式，四级的传动比）为慢速起重机的通用化提供了前提。

QY系列起重机减速机分类、应用范围

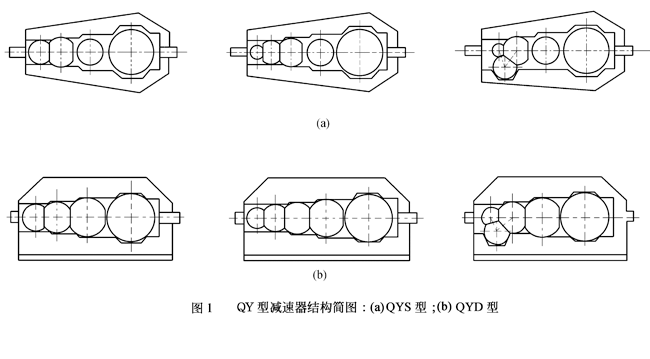

QY系列起重机减速机包括QYS型（三支点）和QYD型（底座式）两个系列起重机用硬齿面减速器。它有三极、四级和三四级结合型三种，其结构简图见图1。

QY系列起重机减速机主要用于起重机各有关机构，也可用于运输，冶金，矿山，化工及轻工等机械设备的传动中。其工作条件为：

1 齿轮圆周速度不大于20m/s；

2 高速轴转速不大于1500r/min；

3 工作环境温度为-40℃～+45℃；

4 可正反两向运转。

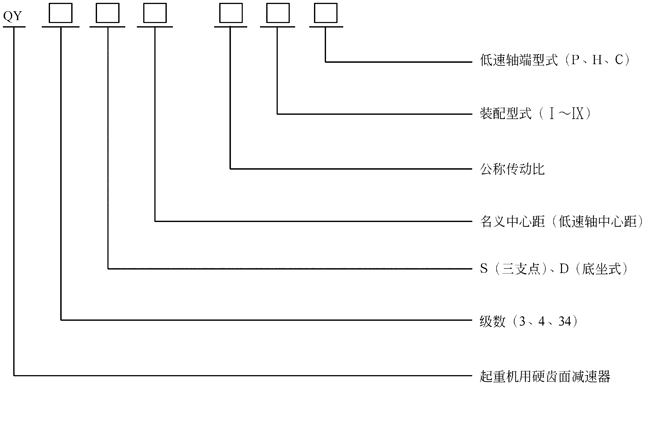

QY系列起重机减速机型号和标记

1. 标记示例：

名义中心a1=315,公称传动比i=56，装配型式第Ⅲ种，低速轴为齿轮轴端立式安装三级传动起重机用硬齿面减速器，标记为减速QY3S-56ⅢCL

2.标记示例：

名义中心距a1=315,公称传动比i=56,装配型式第Ⅲ种，低速轴为齿轮轴端的三级传动起重机用硬齿面减速器，QY3D15-56ⅢC。

QY系列起重机减速机相关参数
