QY系列起重机用硬齿面减速机装配图

阅览次数: 更新时间:2016-07-26
QY系列起重机用硬齿面减速机装配型式

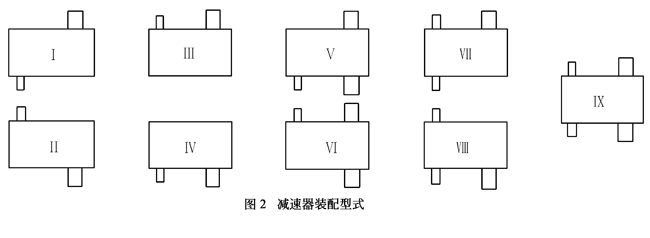

1.装配型式共九种,如图所示:

QY系列起重机用硬齿面减速机装配型式

QY系列起重机用硬齿面减速机安装型式:

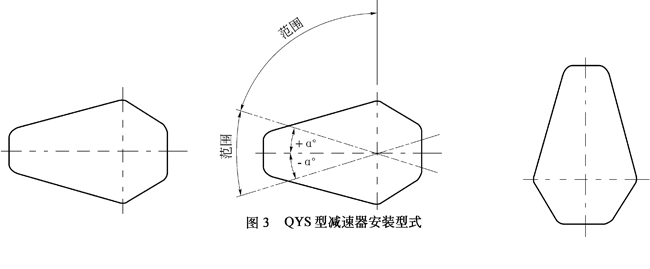

QYS型安装型式:卧式W或立式L(V)。在偏转角±α范围内,为卧式安装;L范围内为立式装。见图。注意浸油高度,保证润滑良好

QYS型起重机用硬齿面减速机安装型式

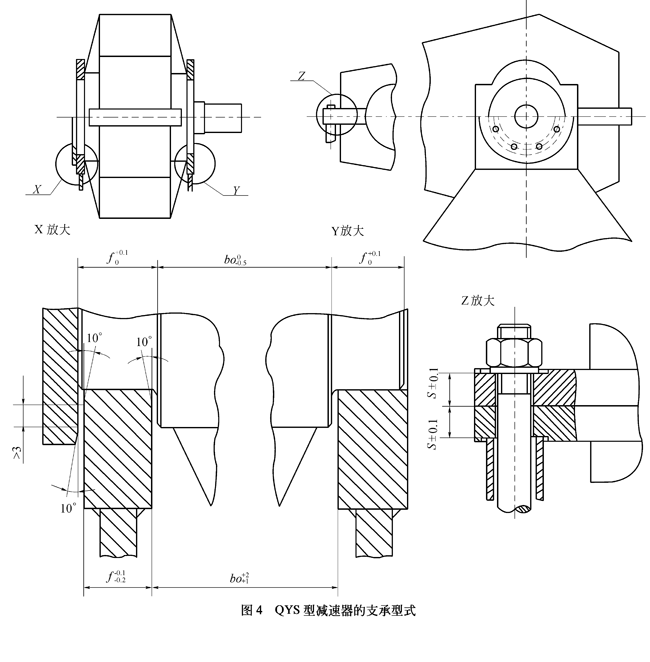

QYS型起重机用硬齿面减速机支承型式见图。

QYS型起重机用硬齿面减速机支承型式

QYD型起重机用硬齿面减速机只有卧式
