JZQ减速机

阅览次数: 更新时间:2016-07-26

JZQ减速机应用范围及结构概况
1、应用范围及优点:
JZQ减速机广泛应用于各种起重、运输、矿山机械及其它各种机械中作减速之用。其联动方式,可用联轴器直接联动,也可用三角皮带挠性联动。
本机通用性和互换性强,维修简单,效率系数为0.94,具有起动阻力小,运动灵活等优点。
2、结构概况及主要零部件:
JZQ减速机结构型式为两级三轴圆柱斜齿水平分割全封式。润滑油盛于减速机之内部,在主动轴和中间轴上设有挡油板,各轴支点均用滚动轴承,其轴向间隙,可用内部调整环调整之,本机上部有一检查盖,下部有油标指针和排废油用的油塞。
齿轮和轴均用优质炭素钢制造,并经调质处理,齿轮多用高级铸造钢制造,并经正火处理,箱体材料为灰铸铁HT-200并经时效处理,齿轮按8级精度制造的滚切斜齿,倾斜角为8°6′34″,两配偶齿轮齿数和为99牙。



JZQ减速机

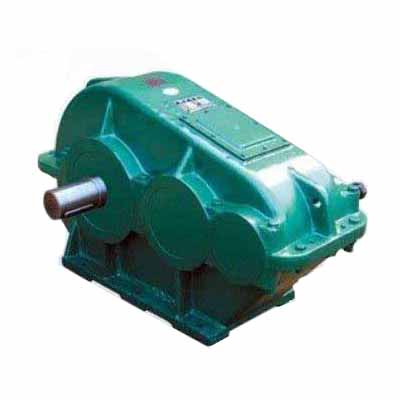

JZQ减速机样品图


JZQ减速机齿轮具有下列法向模数MH和齿宽B表一

减速机型号JZQ
250
350
400
500
650
750
850
1000
Ⅰ级
MHI
2
3
3
4
5
6
7
8
BI
40
60
60
80
100
120
140

Ⅱ级
MH2
3
4
5
6
8
9
10
12
B2
60
80
100
120
160
180
200
