ZQD减速机

ZQD减速机是由ZQ型减速机诞生而来的；在ZQ型二级传动的基础上，增加一级变成三级减速机，扩大了减速机的传动比，其工作条件、装配型式与ZQ型减速机基本相同。ZQD减速机增加的高速级在下方、平底结构，有ZQD400、ZQD500、ZQD650、ZQD850和ZQD1000五个规格。

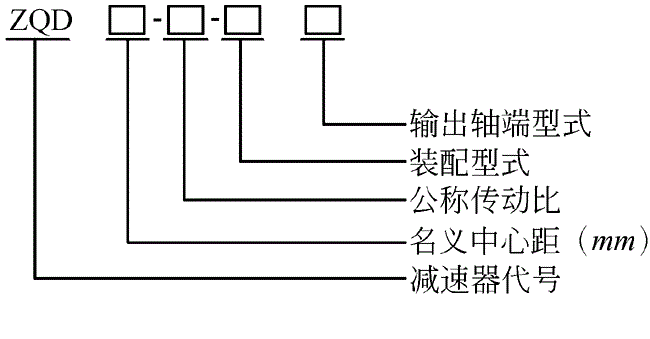

ZQD减速机标记示例：



ZQD减速机，名义中心距（即原ZQ型中心距）A=1000mm，公称传动比i=200，第3种装配型式、输出轴为齿轮轴端“CA”型，标记为：减速机ZQD1000-200-ⅢCA

中心距  ZQD减速机中心距见下表。

ZQD减速机中心距            （mm）

减速机型号	ZQ350+100	ZQ400+100 ZQD400	ZQ500+150 ZQD500	ZQ650+150 ZQD650	ZQ850+250 ZQD850	ZQ1000+250 ZQD1000
高速级a1	100	100	150	150	250	250
中速级a2	150	150	200	250	350	400
低速级a3	200	250	300	400	500	600
总中心距a	450	500	650	800	1100	1250

ZQD减速机的传动比见下表。

传动比代号	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ	Ⅹ	Ⅺ	Ⅻ
公称传动比	315	300	280	250	224	200	160	140	125	90	80	63
实际传动比	317.28	291.19	265.71	243.86	223.80	191.22	163.38	141.73	121.10	92.21	81.70	65.54
