ZQ大速比减速机轴端尺寸
阅览次数:
更新时间:2016-07-26

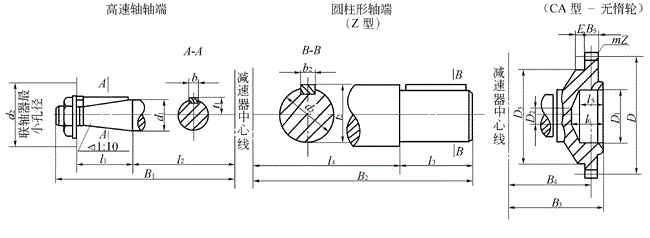

ZQ大速比减速机轴端尺寸 (mm)
型号
|
主动轴
|
圆柱形被动轴Z型
|
齿轮型被动轴CA型
|
d1
|
l1
|
l2
|
B1
|
d2min
|
b1
|
t1
|
d3
|
l3
|
l4
|
B2
|
b2
|
t2
|
m
|
Z
|
D
|
D1
|
D2
|
D3
|
B3
|
B4
|
B5
|
E
|
l5
|
l6
|
ZQ350+100
|
35
|
60
|
170
|
250
|
60
|
10
|
19.5
|
75
(单双)
85
(单端)
|
105
115
|
170
170
|
275
285
|
20
24
|
79.2
90
|
|
|
|
|
|
|
|
|
|
|
|
|
ZQ400+100
|
35
|
60
|
185
|
265
|
60
|
10
|
19.5
|
80
(双端)
90
(单端)
|
115
125
|
185
175
|
300
300
|
24
24
|
85
95
|
3
|
56
|
168
|
90
|
40
|
140
|
234
|
207.5
|
25
|
35
|
45
|
60
|
ZQ500+150
|
45
|
85
|
210
|
320
|
75
|
14
|
24.5
|
95
|
145
|
205
|
350
|
28
|
100.7
|
4
|
56
|
224
|
120
|
40
|
170
|
270
|
238.5
|
35
|
25
|
50
|
75
|
ZQ650+150
|
45
|
85
|
270
|
380
|
75
|
14
|
24.5
|
110
|
165
|
265
|
430
|
32
|
116.5
|
6
|
56
|
336
|
170
|
45
|
260
|
342
|
310
|
40
|
32
|
68
|
95
|
ZQ850+250
|
60
|
110
|
340
|
480
|
110
|
18
|
32.5
|
140
|
200
|
325
|
525
|
36
|
147.2
|
8
|
54
|
432
|
200
|
105
|
260
|
403
|
363
|
50
|
22
|
78
|
100
|
ZQ1000+250
|
70
|
110
|
390
|
530
|
120
|
20
|
38
|
160
|
240
|
365
|
605
|
40
|
168.5
|
10
|
48
|
480
|
200
|
90
|
320
|
507
|
442
|
60
|
45
|
98
|
126
|
|
