ZQ大速比减速机
阅览次数： 更新时间：2016-06-03
ZQ大速比减速机是由ZQ型减速机诞生而来的；在ZQ型二级传动的基础上，增加一级变成三级减速机，扩大了减速机的传动比，其工作条件、装配型式与ZQ型减速机基本相同。
ZQ大速比减速机，其输入、输出轴的位置和安装尺寸尽量与ZQ型保持不变、箱体剖分面做成倾斜，增加的高速级在上方。有ZQ350+100、ZQ400+100、ZQ500+150、ZQ650+150、ZQ850+250和ZQ1000+250六个规格。

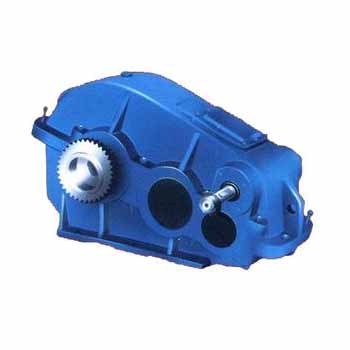

ZQ大速比减速机样品图

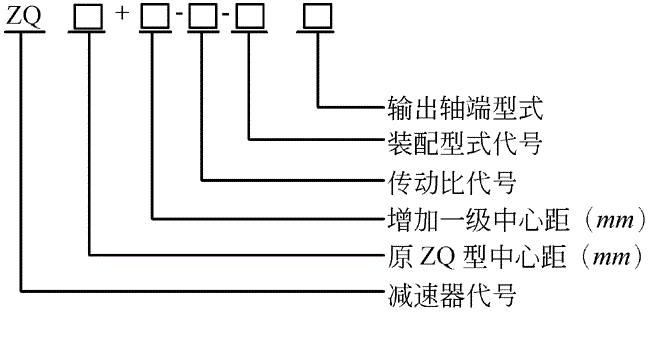

ZQ大速比减速机标记示例：
ZQ大速比减速机，原中心距为1000mm，增加一级中心距250mm，传动比为223.8、代号为V，装配型式为3，圆柱形轴端输出，标记为：减速机ZQ1000+250-V-3 Z
中心距 ZQ大速比减速器中心距见下表。
ZQ大速比减速器中心距 （mm）
|
减速器型号
|
ZQ350+100
|
ZQ400+100
ZQD400
|
ZQ500+150
ZQD500
|
ZQ650+150
ZQD650
|
ZQ850+250
ZQD850
|
ZQ1000+250
ZQD1000
|
|
高速级a1
|
100
|
100
|
150
|
150
|
250
|
250
|
|
中速级a2
|
150
|
150
|
200
|
250
|
350
|
400
|
|
低速级a3
|
200
|
250
|
300
|
400
|
500
|
600
|
|
总中心距a
|
450
|
500
|
650
|
800
|
1100
|
1250
|
传动比 ZQ大速比减速器的传动比见下表。
ZQ型大速比减速器的传动比
|
传动比代号
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅴ
|
Ⅵ
|
Ⅶ
|
Ⅷ
|
Ⅸ
|
Ⅹ
|
Ⅺ
|
Ⅻ
|
|
公称传动比
|
315
|
300
|
280
|
250
|
224
|
200
|
160
|
140
|
125
|
90
|
80
|
63
|
|
实际传动比
|
317.28
|
291.19
|
265.71
|
243.86
|
223.80
|
191.22
|
163.38
|
141.73
|
121.10
|
92.21
|
81.70
|
65.54
|
