ZQSH减速机

阅览次数: 更新时间:2016-07-15
ZQSH减速机是二级传动双圆弧圆柱齿轮减速器适用于建材、起重、运输、冶金、化工和轻工等行业。高速轴转速不超过1500r/min,齿轮圆周速度不大于12m/s,效率不低于0.94,工作环境为-40℃—+40℃,可正反转运行。

ZQSH减速机

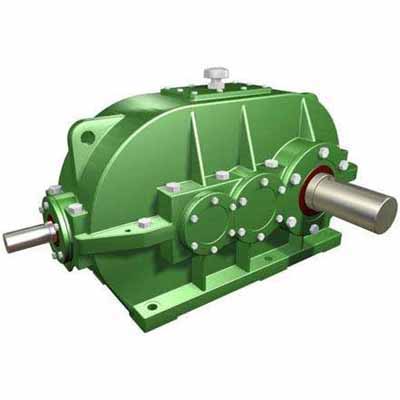

ZQSH减速机样品图

ZQSH减速机机型按中心距分为:250、350、400、500、650、750、850、1000共8种。

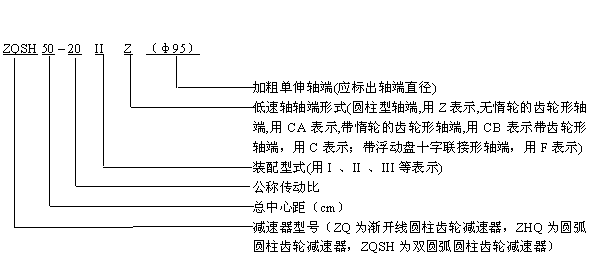

ZQSH减速机型号标记示例

ZQSH减速机型号标记示例




ZQSH减速机的外形尺寸

型号
中心距
中心高
H0
最大外形尺寸
轴端尺寸
L
L2
L3
a
a1
a2
L
B
H
高速轴
低速轴
B1
B2
B3
ZQSH
250
250
100
150
160-1
540
230
325
200
220
164.5
345
101
-
350
350
150
200
200-1
730
290
405
260
250
214
470
132
-
400
400
150
250
250-1
826
310
490
270
300
234
490
133
-
500
500
200
300
300-1.5
986
350
590
330
325
270
620
148
-
650
650
250
400
320-1.5
1278
470
700
430
140
342
830
183
495
750
750
300
450
320-1.5
1448
510
745
450
450
362
1020
207
620
850
850
350
500
400-1.5
1632
580
875
510
525
403
1100
236
610
1000
1000
400
600
400-1.5
1896
660
965
550
605
507
1350
257
870
型号
B4
H1
g
安装尺寸
惰轮部分
最大
重量
Kg
C
C1
孔距
孔径
孔数
ad
hd
md
Zd2
S1
S2

ZQSH

250
20
60
28
235
190
17
4
350
25
100
40
310
250
17
4
400
25
110
80
370
270
17
4
500
25
130
80
240
310
17
6
216
30
4
68

650
318
95
35
160
85
215
410
25
8
276
50
4
69

750
362
130
35
155
55
275
450
25
8
850
418
105
40
155
75
300
520
32
8
272
30
4
73

1000
478
200
40
200
100
350
590
32
8
    注:1括号内尺寸只用于Z型加粗单伸轴器,且尽可能不用。(如粗单伸轴端仅适用于ZQH、ZQSH)
        2 JZQ于ZQ(ZQH、ZQSH)仅出轴键槽不同其它均相同。
规格
250
350
400
500
650
750
850
1000
键宽b2
JZQ型
18(8)
18(8)
28(8)
28(8)
36(10)
36(10)
36(12.8)
40(3.5)
键横深t
ZQ型
16(6.5)
16(6.5)
24(9)
24(9)
32(11.5)
32(11.5)
36(12.8)
40(13.5)
